線束軟件|常用的線束設計軟件都有哪些？
- 作者: 深華
- 來源: 纜仕特電子
- 日期 : 2024-03-19
線束設計軟件主要用于輔助進行電子電氣產品的線束設計，幫助工程師高效地創建、修改和優化線束布局。這些軟件通常具備電氣原理圖繪制、三維布線、材料清單生成等功能。
線束設計軟件主要是指將2D圖紙轉換為工廠內部的工藝文件、BOM、工時等，常見的軟件有CATIA、EBCable、SolidWorks、AutoCAD Electrical、澤泰CAD、Capital Harness System(CHS)、Pro/Engineer、Autodesk Inventor、EPLAN Harness等。
以下是一些常用的線束設計軟件：
一 、CATIA
CATIA它是汽車線束設計工程師經常使用的軟件。
CATIA這是法國達索公司產品開發的旗艦解決方案。PLM協同解決方案的一個重要組成部分，它可以通過建模幫助制造商設計他們未來的產品，并支持從項目的現階段開始，具體的設計、分析、模擬所有工業設計流程，包括裝配到維護。

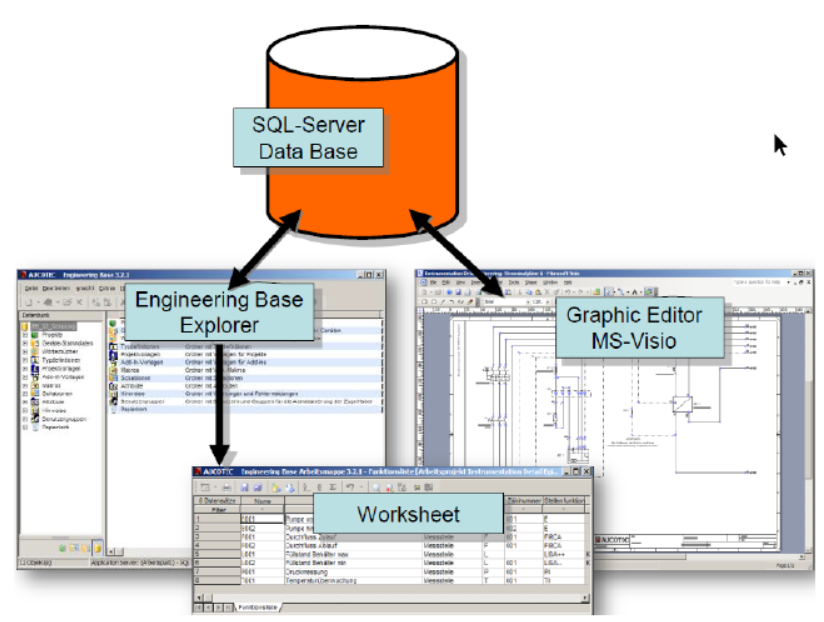

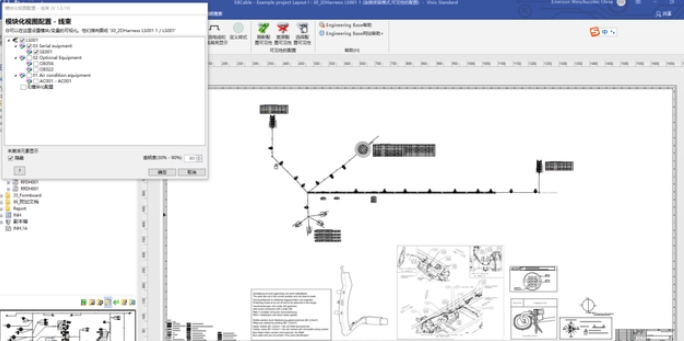

二、EBCable
AUCOTEC公司致力于開發面向工廠的設計，擁有35年的行業經驗。數字工程設計平臺，設備制造和交通車輛領域的全生命周期。EBCable擁有拓?fù)浼軜?gòu)的數字化線束設計平臺、系統、接線原理、2D線束圖、釘版圖、車輛配置選項管理等一系列功能。它可以作為電氣二級物料庫，為車輛和線束制造商提供精確的線束。

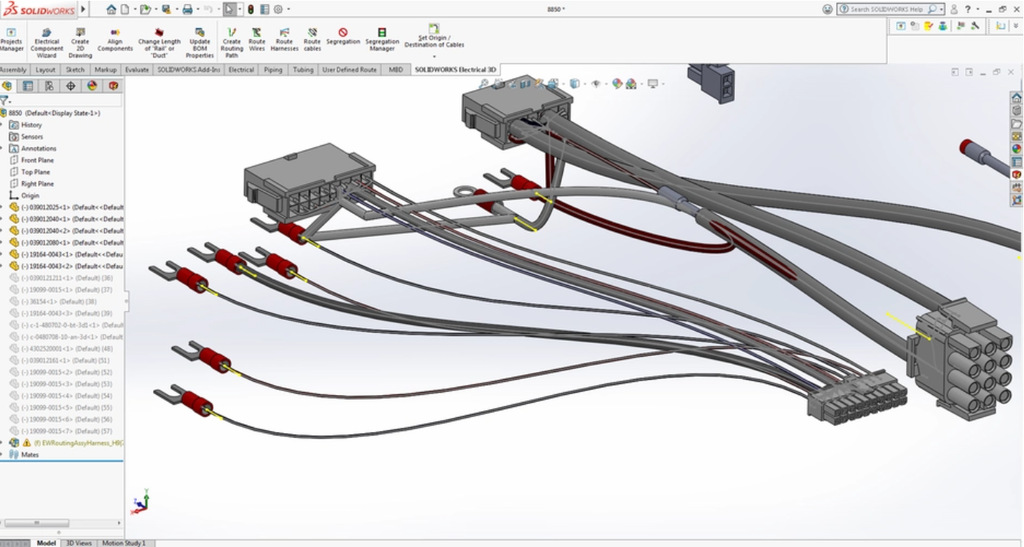

三、Solidworks
Solidworks是什么軟件SolidWorks是一款功能強大的三維CAD（計算機輔助設計）軟件，廣泛應用于機械、汽車、航空、船舶、電子和家電等領域。它可以幫助工程師和設計師快速創建、修改和仿真各種復雜的3D模型和裝配體，提高設計效率和產品質量。

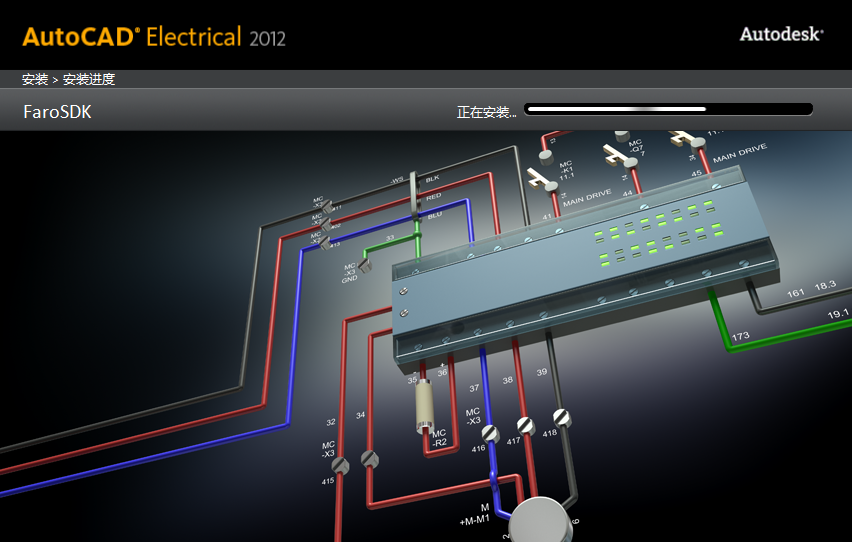

四、AutoCAD Electrical
AutoCAD Electrical是AutoCAD的電氣設計版本，提供了豐富的電氣符號庫和工具，支持電氣原理圖的繪制和三維布線。

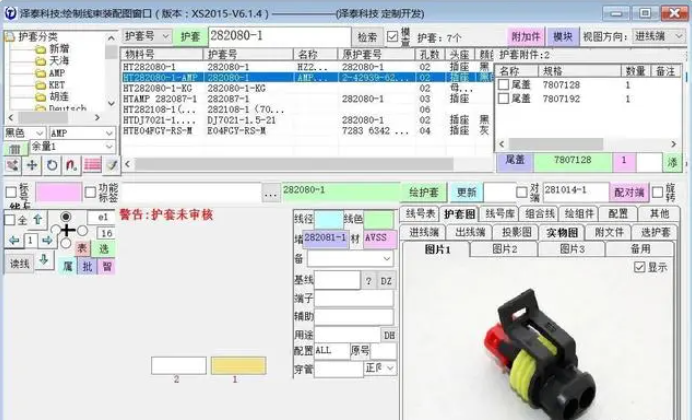

五、澤泰CAD
澤泰線束軟件是一款基于CAD平臺的專業線束設計軟件，具有線束原理圖設計、CATIA接口、線束2D裝配圖快速生成和線束2D圖工藝分解等功能模塊。通過建立常用接插件及其適配關系數據庫，統一技術標準，共享設計資源，實現線束圖紙的參數化快速設計，保證設計圖紙的準確性和規范性。
澤泰線束軟件主要有以下特點：
1. 界面簡潔，功能易用。軟件操作界面友好，菜單欄和圖標清晰可見，有利于用戶迅速上手。
2. 精準的線束設計功能。針對電氣線路的結構，工程設計師可以根據客戶要求，輕松實現高度精準的線束設計。
3. 支持自定義設計。除了默認設計功能之外，工程師還可以根據自己的需要自定義設計或調整線束的參數和結構。
4. 故障快速定位。澤泰線束軟件可以自動判斷線路故障點，準確定位線路中的故障元件，大大提高了維修效率。
5. 具有數據導入和導出功能。澤泰線束軟件支持包括DXF、DWG等多種標準格式的數據導入和導出，方便工程設計師與其他軟件交互。

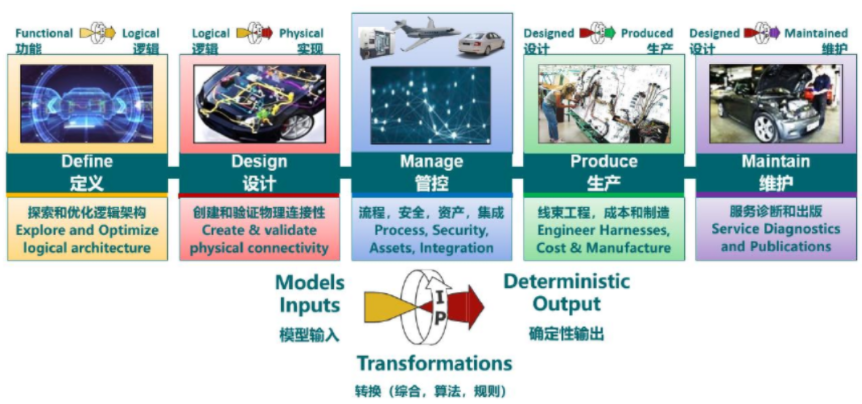

六、Capital Harness System(CHS)
Capital Harness System(CHS)是Mentor Graphics公司的電氣線束設計集成環境，涵蓋了電氣原理設到線束工程化設計，直至最后生產制造的整個流程。CHS擁有系統級別的擴展性，支持基于服務（SOA）的數據傳輸架構，除和TeamCenter具有標準接口外，還能和其他企業級的PDM，ERP系統進行整合，共同管理車輛產品設計數據。
Capital軟件針對復雜性和可靠性都在日益增長的電子電氣系統。強大的技術及靈活的解決方案可以幫助提升商業方面的價值，包括減少導線和線束相關的設計、驗證、制造和服務的成本，提升電氣設計的效率及可靠性。整套工具從概念和電氣架構定義到線束制造和產品維護。
七、Pro/Engineer
Pro/Engineer是一套由設計至生產的機械自動化軟件，是新一代的產品造型系統，是一個全參數化、基于特征的實體造型系統，并且具有單一數據庫功能。Pro/E采用了模塊方式，可以分別進行草圖繪制、零件制作、裝配設計、工程圖、鈑金設計、加工處理等，保證用戶可以按照自己的需要進行選擇使用。是現今主流的CAD/CAM/CAE軟件之一，特別是在國內產品設計領域占據重要位置。

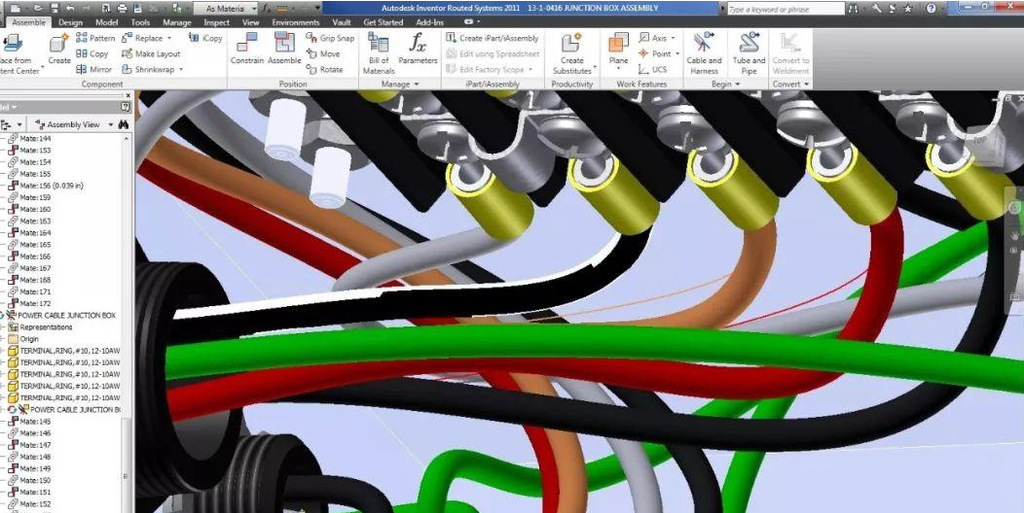

八、Autodesk Inventor
Autodesk Inventor Professional可以接續進行電纜和線束設計，將電纜與線束(包括軟質排線)集成到數字樣機中，用戶可以準確計算路徑長度，避免過小的彎曲半徑，并確保電氣零部件與機械零部件匹配，從而節約大量時間和成本。

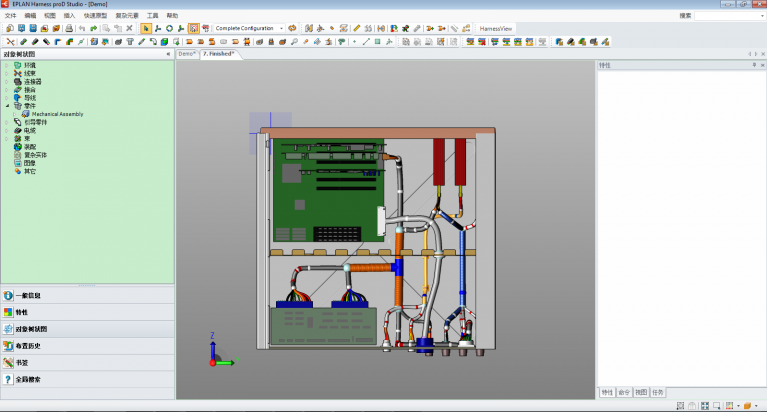

九、EPLAN Harness
EPLAN Harness主要用于2D/3D電纜與線束設計、文檔創建、數字化樣機設計及所有生產報表準備。是一個專業提供電纜/線束設計和文檔編制的三維軟件系統。EPLAN Harness proD能夠從各種機械設計平臺獲取相關的信息并且能夠從各種電氣設計平臺中獲取連接信息，在沒有機械數據的情況下，EPLAN Harness proD也能夠獨立完成線束設計。從電氣平臺中自動導入導線表，自動完成布線，自動完成線束文檔編制以及自動生成二維釘板圖。
總的來說，以上軟件各具特點，選擇哪一款取決于各位具體的項目需求、預算和使用習慣。
