端子線不良問題總結分析
- 作者: 深華
- 來源: 纜仕特電子
- 日期 : 2023-03-02
端子線壓接如果出現問題會降低產品的可靠性，甚至?xí)苯佑绊懏a(chǎn)品的功能。

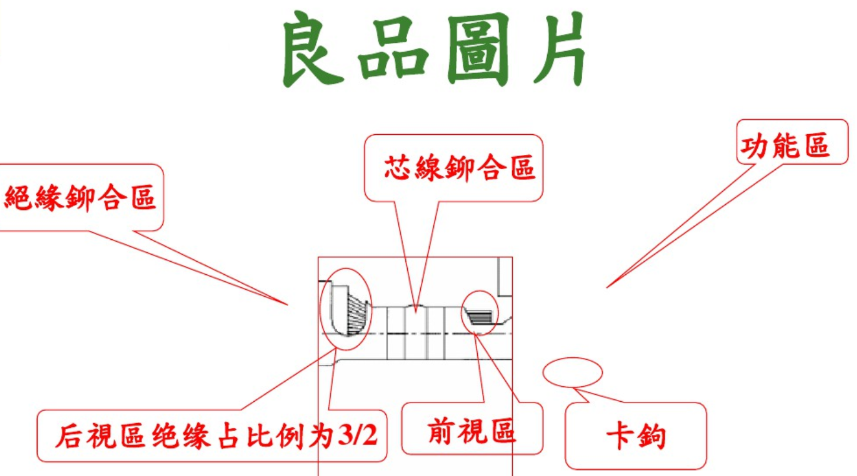

我們可以把端子線分為三個主要的區域來進行分析：從線束加工端到端子線一側，分別為絕緣鉚合區、芯線鉚合區和功能區（如下圖）。
絕緣鉚合區，在理想情況下，端子壓接在線纜上的所有工作僅發生在里。
芯線鉚合區，同樣設計為在壓接過程中不受影響。如果您改變了彈性片或端子止口的位置，同樣將影響連接器的性能。
功能區，是由連接器或端子與對接端子接合的部分，如果壓接過程中發生變形，將會直接減低端子線的性能。
端子線不良問題基本上都發生在這三個區域：
- 1、端子線壓著力量不足，很容易導致芯線松動，并且可以輕松的拔出。
- 2、絕緣口發生斷裂，輕則有裂痕，重則直接脫落。
- 3、檢查端子發現沒有喇叭口，這樣芯線很容易被割傷切斷。
- 4、端子線絕緣區超過端子鉚合區，會導致不導通或者擠斷芯線。
- 5、端子線絕緣區過短，則會導致端子線的拉力達不到要求，絕緣外部將從壓著部位脫落。
- 6、端子倒鉤發生變形或者斷裂，將無法有效的穿入HOUSING，甚至無法與HOUSING固定。
- 7、端子線部分芯線暴露在外面，極容易發生短路，也使得端子線壓著力不足。
- 8、端子發生變形，會導致無法穿入HOUSING并且不能良好接觸。
